1. 概述

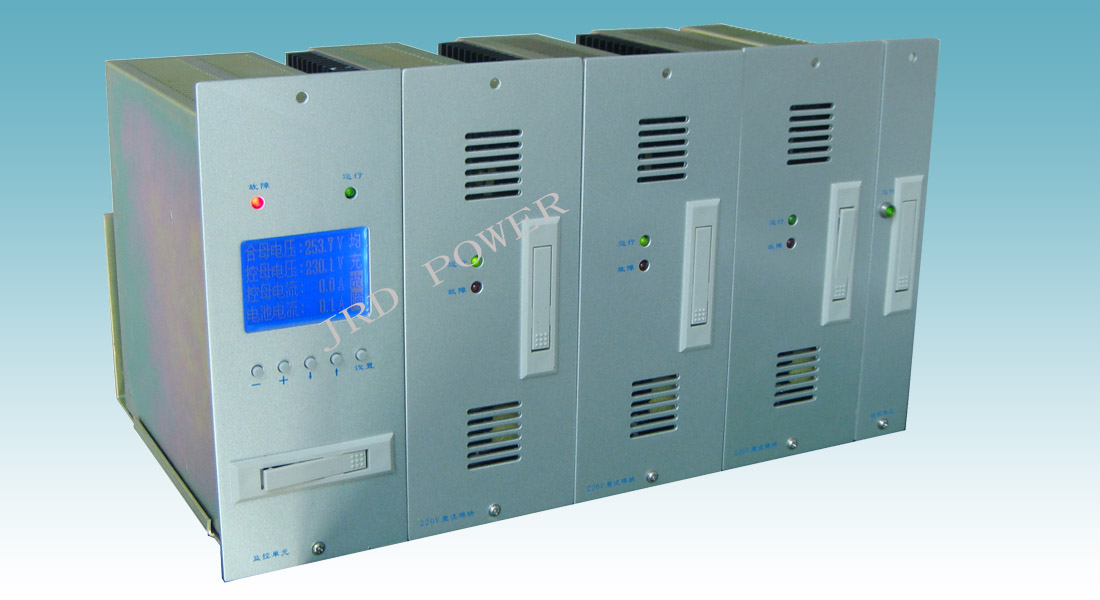

RD50A-XXT集成小系統是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓單元、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。

2. 系統功能特點

l 適合構成40AH以下的系統。

l 模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便。

l 可安裝3個2.2A/220V自冷模塊。

l 降壓單元具有自動硅鏈降壓功能，最大電流2A.

l 監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。

l 監控器具有對電池自動管理的功能。

l 提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇,可與電站自動化系統連接。

l 監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。

l 監控器實現母線絕緣監測功能,顯示正負母線絕緣阻值.

l 配電單元提供2路交流輸入（可選擇一路PT供電）、多路饋電輸出。

l PT供電時系統自動限制輸出功率。
