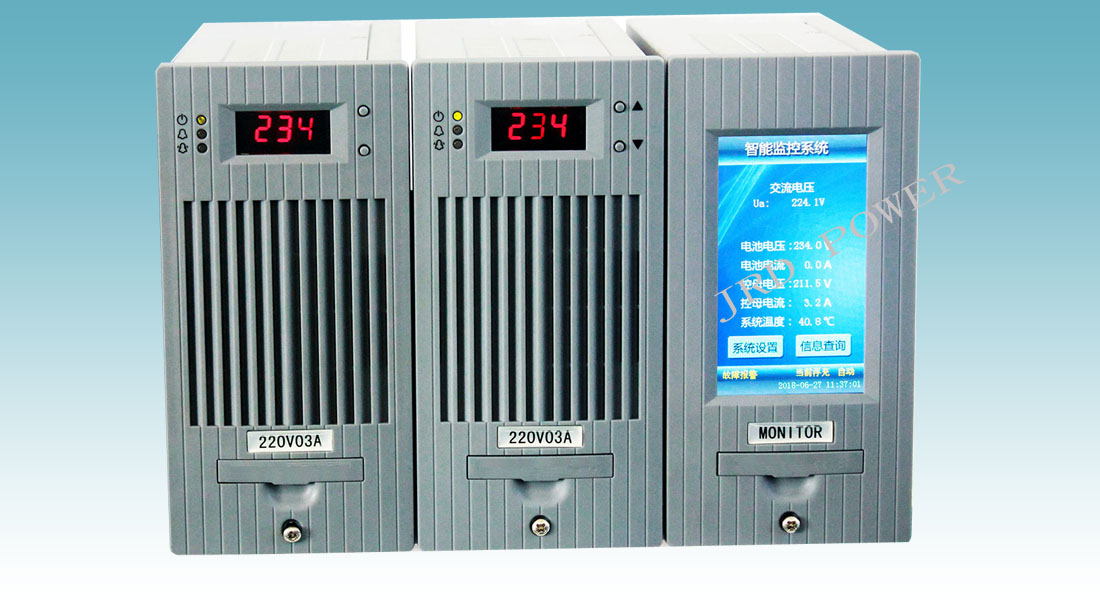

直流電源小系統是專為小容量直流電源系統而設計；適合小型開閉所、小型用戶變電站，系統采用一體化設計思想，由整流模塊、監控模塊、配電饋出和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用4.3吋觸摸屏顯示，具有四遙接口， RS485通訊接口、MODBUS通訊規約。

1. 系統功能特點

l 適合構成65AH/220V、65AH/110V、150AH/48V以下的系統。

l 充電模塊、監控系統采用帶電插拔結構，安裝、維護方便。

l 可安裝220V3A、220V5A、110V5A、110V10A、48V10A風智冷模塊。

l 監控自帶5A自動硅鏈降壓功能，48V監控沒有硅鏈。

l 采用4.3吋觸摸屏顯示。

l 電池充電曲線自動管理。

l 上位機RS485接口，Modbus協議

l 可擴展電池巡檢、支路絕緣檢測單元

l 電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。

l 監控器中自帶有母線絕緣檢測功能，內置閃光母線輸出。

l 可測量交流電壓。

l 自帶8路開關量檢測。
